入口尺寸

820×350mm（W×H）工作室尺寸根據客戶要求制作！

有效長度

14米

進料段長度

1米

出料段長度

1.5米

爐內容積

4018L

電源

AC（380±38）V,(50±0.5)Hz

功率

約20kW

溫度范圍：

+60℃~+150℃

溫度偏差：

≤±3.0℃（+80℃以內）；≤±5.0℃（+80~+180℃）

溫度波動度：

±2.5℃

2.4升溫時間：

(環境溫度+20)℃~+150℃，≤60min

備注

※測試條件

為環境溫度為+25℃、試驗箱內無試樣無換氣條件下

※本試驗設備禁止

易燃、爆炸、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

箱體結構

外壁材料

冷軋鋼板，表面噴塑處理，駝色

內壁材料

不銹鋼板

箱體保溫材料

玻璃纖維

夾具進出口的保溫

由硅橡膠條組成的門簾割斷爐體內外的對流

加熱器控制方式

SSR（固態繼電器）無觸點等周期脈沖調寬

風機

不銹鋼長軸電機＋不銹鋼離心葉輪

空氣循環

在箱體頂部

傳送部分

傳送帶

不銹鋼網帶，網帶中間

傳送帶驅動

不銹鋼網帶兩側安裝有鏈條，減速電機拖動鏈條實現傳送

主動鏈輪

主動鏈輪在夾具的上料段

傳動

傳送電機

三相電機，功率3kW

減速器

蝸輪蝸桿減速器減速比1：150

速度調節

通過變頻器調節5~50Hz可調

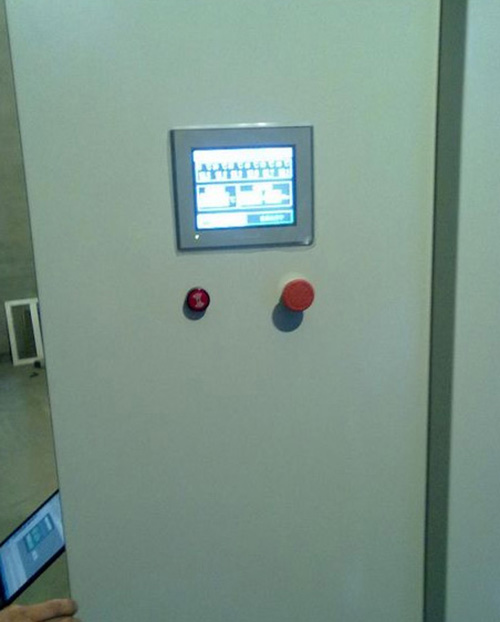

控制系統

控制器

智能數顯儀表

操作方式

接觸式

顯示分辨率

溫度0.1℃

溫度設定精度

0.1℃

傳送帶速度調節

變頻器調節

溫度控制方式

PID控制

附屬功能

風機過流保護、拖動電機過流保護、延時搬運報警等

附件

保險絲2個、使用說明書1本

安全保護裝置

電源用漏電斷路器

風機過流保護裝置

短路保護保險絲

超溫保護設定器

設備急停開關

設備使用條件

場地

地面平整，通風良

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

場地地面承重能力：不小于800kg/m2

設備周圍留有適當?shù)氖褂眉熬S護空間

環境條件

溫度：0℃～40℃

相對濕度：≤85％

氣壓：86kPa～106kPa

供電條件

電源

AC（380±38）V,(50±0.5)Hz,3相4線+保護地線

保護地線接地電阻小于4Ω；

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用（建議開關容量為：63A）

電源容量

20kW

最大工作電流

40A

儲存環境要求

設備不工作時，環境溫度應保持0℃～+45℃
